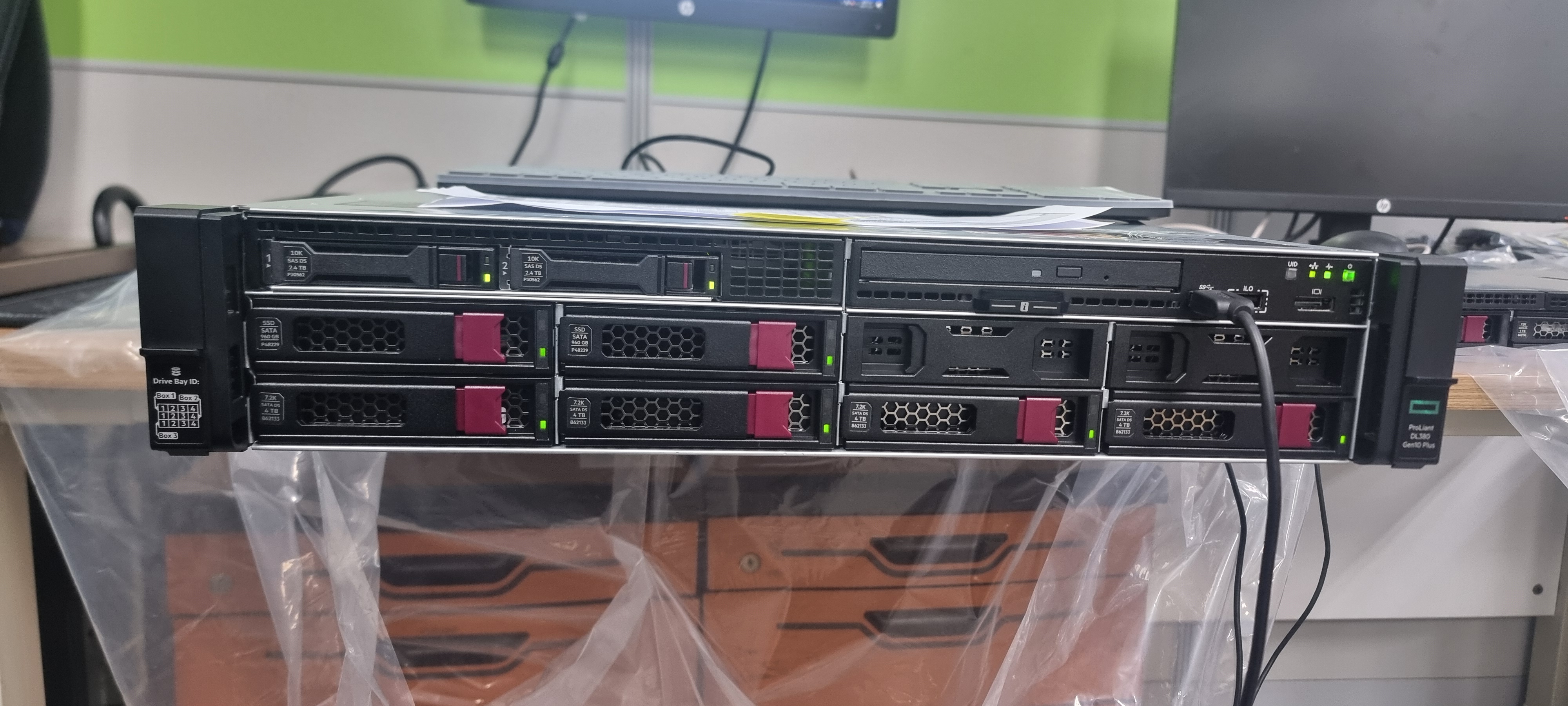

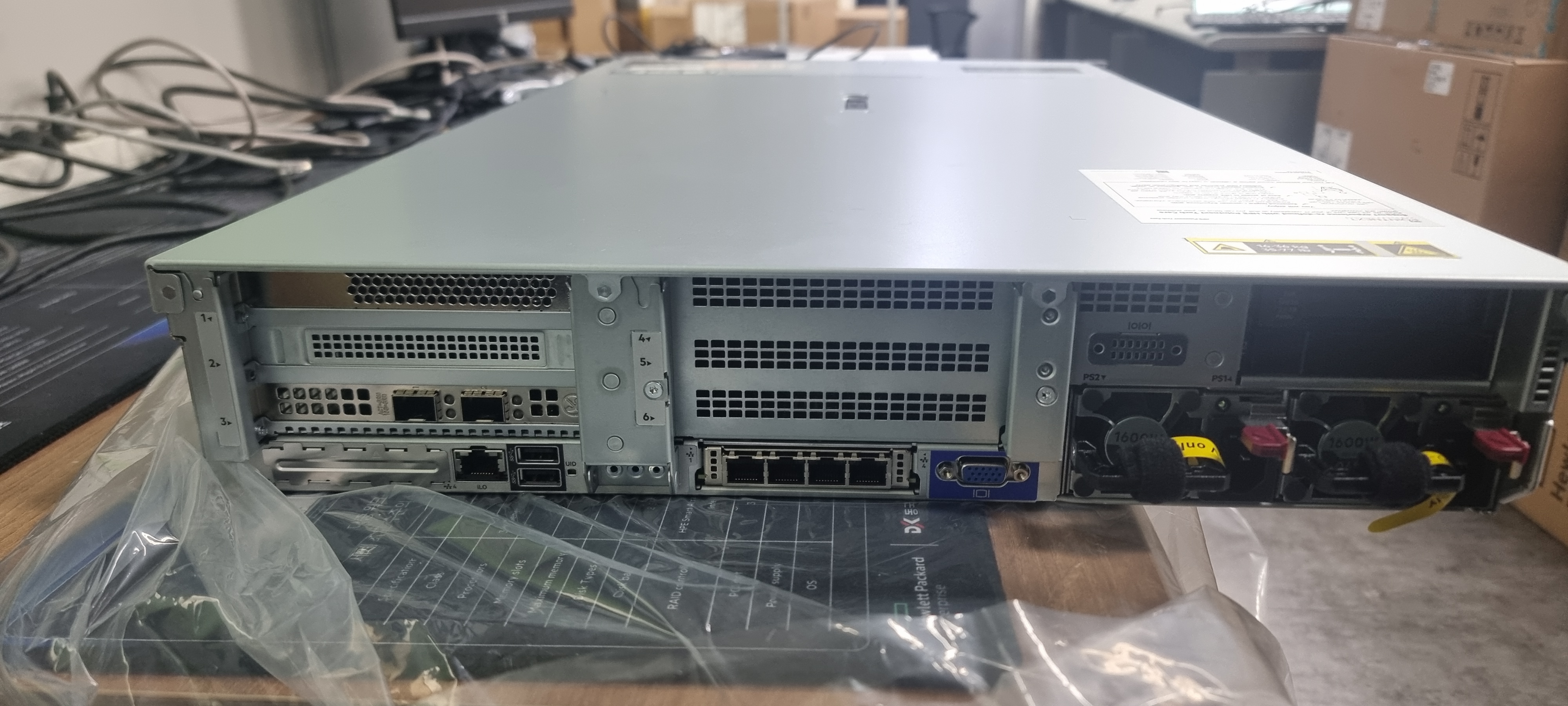

전면부. 후면부.  LFF +SFF 구성 가능. 후면부에도 SFF 최대 2개 장착가능.

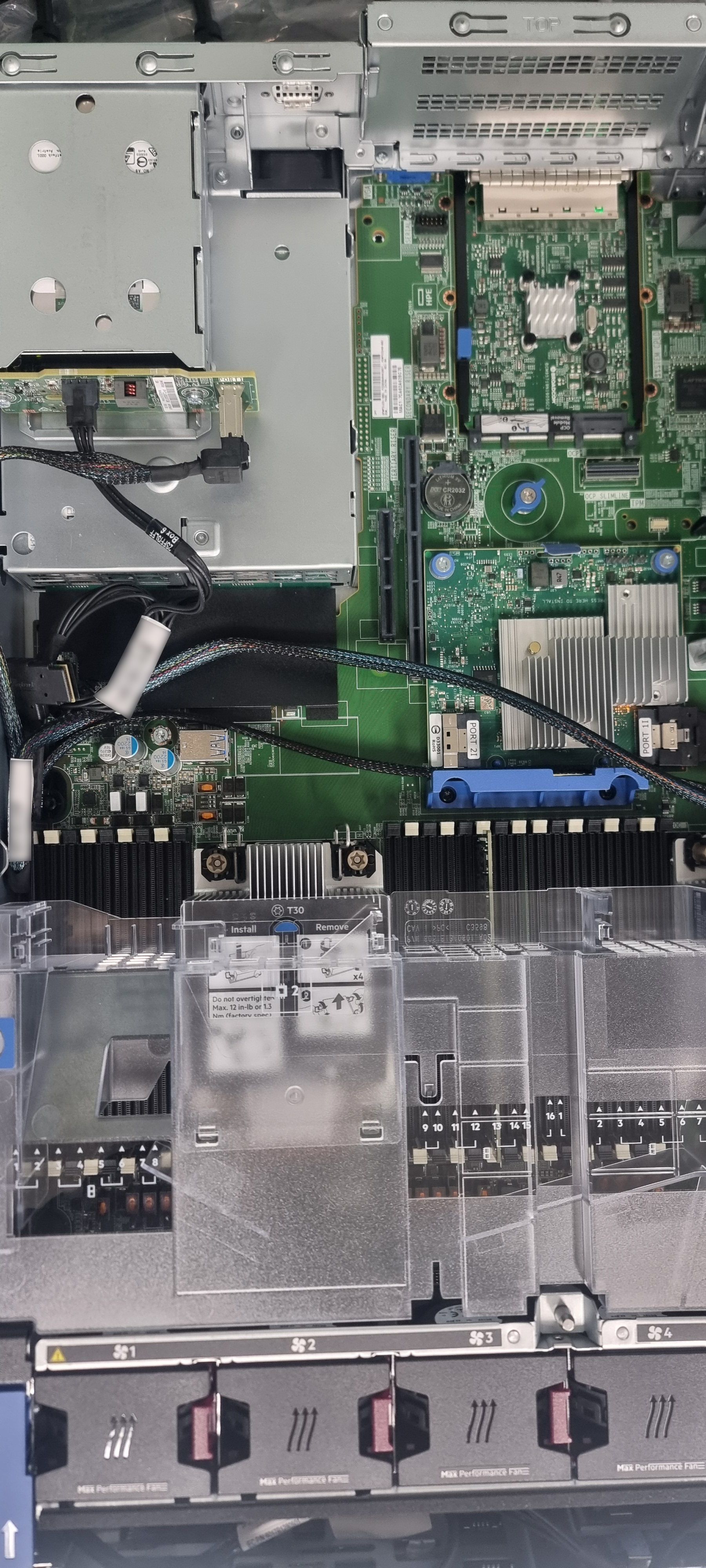

내부 사진. OCP 카드와 SFF (라이저 7-8 카드 )

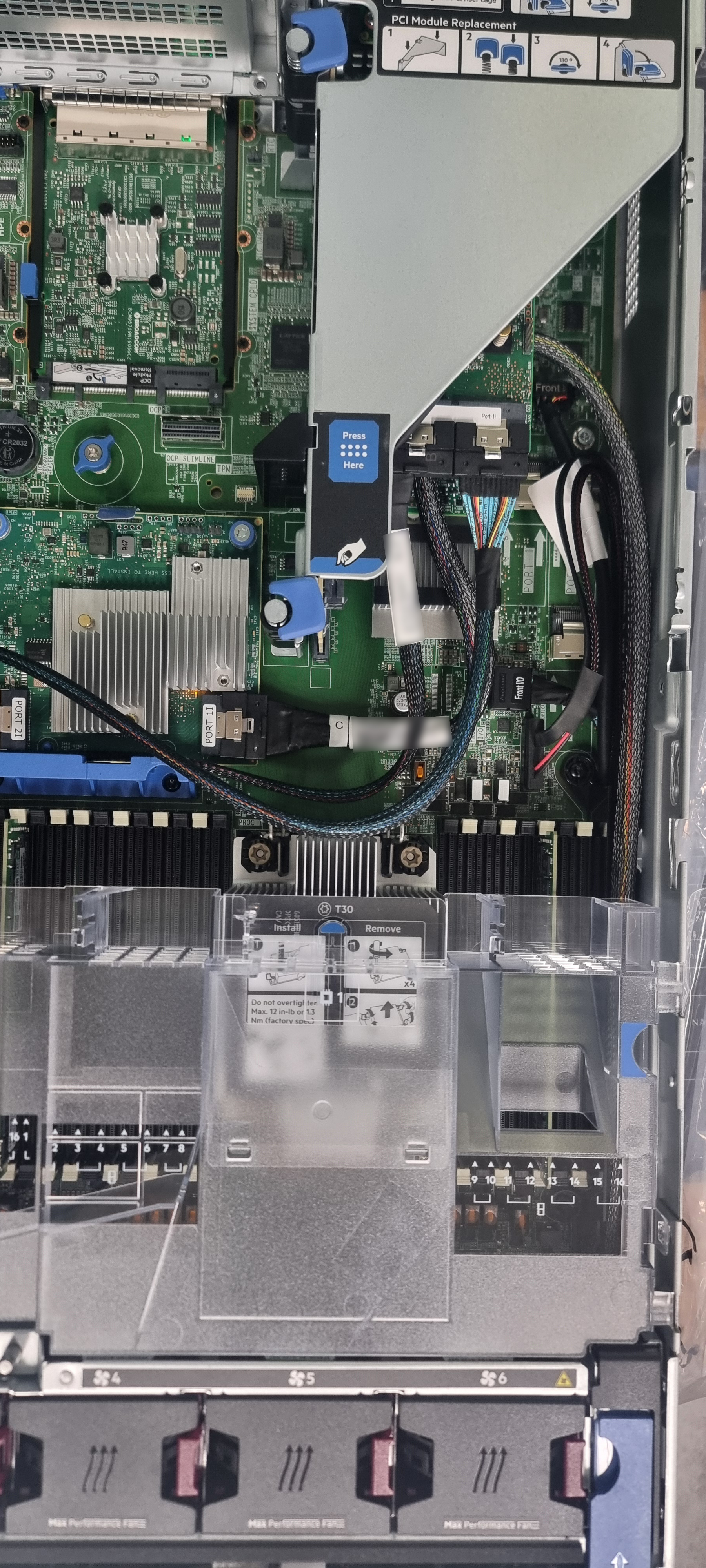

라이저 1-2 카드에 레이드 컨트롤러 장착.  내부에 A버전으로 추가 장착. 레이드 컨트롤러 총 2개.

레이드 컨트롤러에 같이 레이드 작업을 할 하드디스크를 물려야 함. 다른 컨트롤러일때는 레이드 작업 불가.

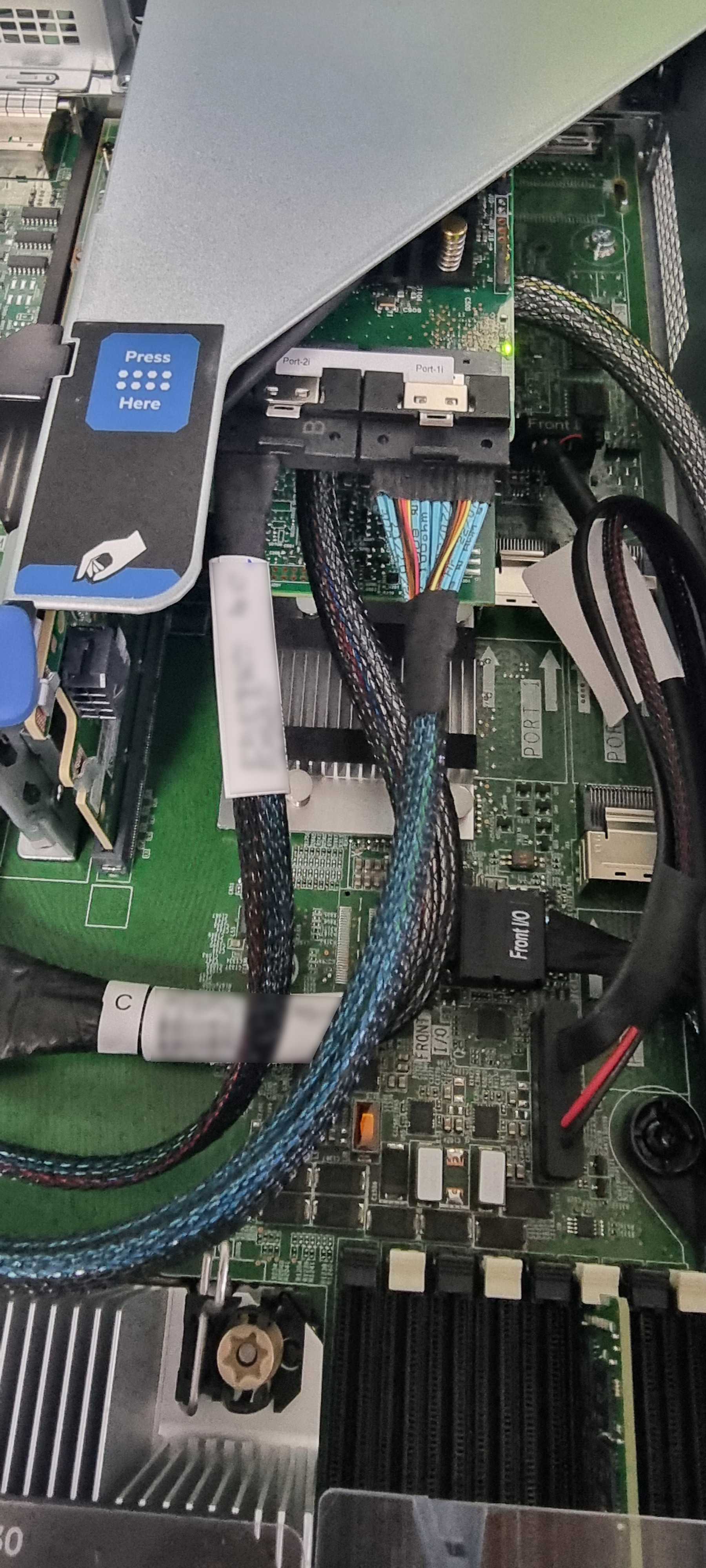

레이드 선 구성도.

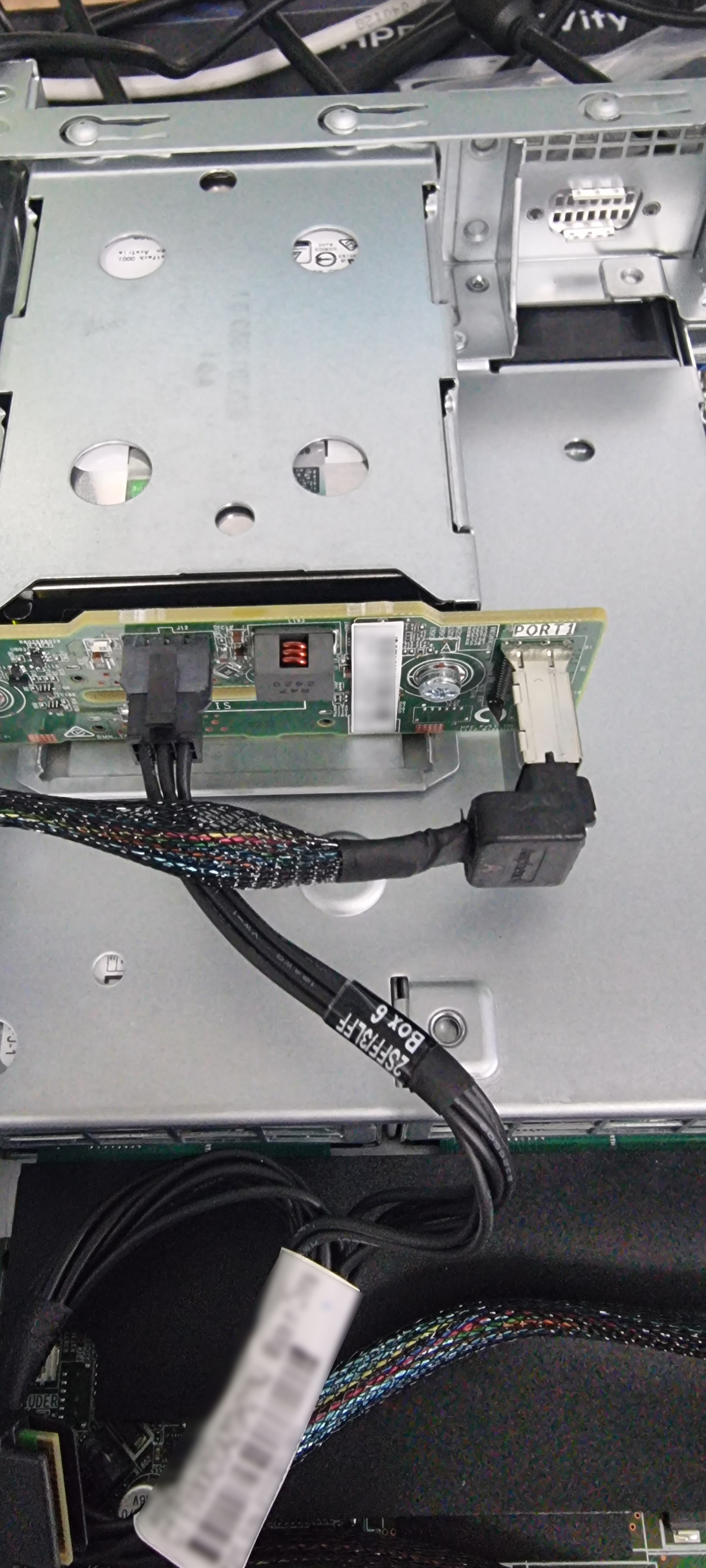

REAR 2SFF 드라이브 키트. (P55698-B21) 케이블은 내장형으로 제공되니 외장 컨트롤러에 연결할려면 변경필요.

(P55471-B21 2SFF REAR CABLE )

설치가이드 : https://support.hpe.com/techhub/us/en/enterprise/docs/index.aspx?doc=/eginfolib/servers/CableMatrix/DL380_Gen10plus_Diagrams.html
